特点

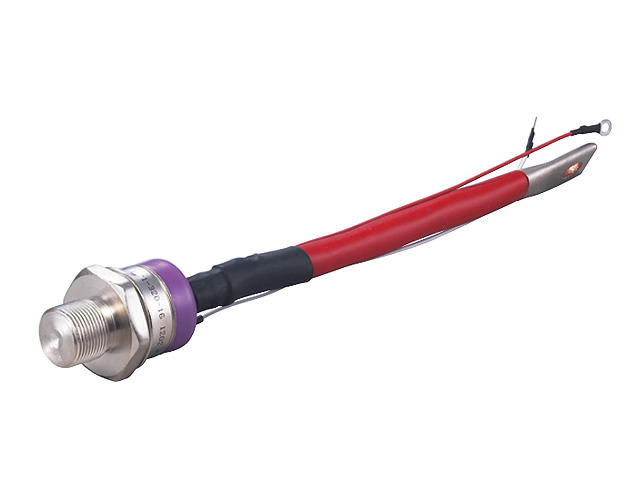

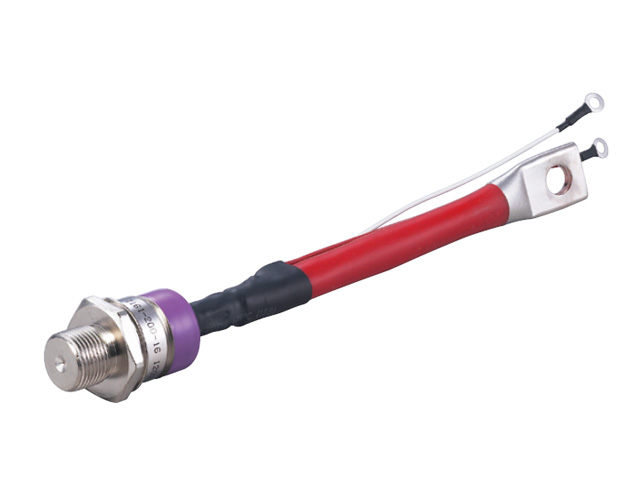

? 玻璃绝缘子密封金属外壳，国际标准外壳
? M5，M6，M8，M10，M12，M20，M24螺柱
? 高VDRM，VRRM数值，通态损耗低

典型应用

? 可控和半控整流器
? 直流电机控制，交流控制器（如温度控制）

型号规格

Type	VDRM  VRRM	IDRM  IRRM	ITRMS (Tc℃)	ITSM 20ms	I?t	VTM/ITM	VT(TO)	rT	di/dt cirt	dv/dt com	VGT	IGT	Tj max	Rth(j-c)	Md	Weight	Outline
	V	mA	A	kA	A?·10?	V/A	V	mΩ	A/μs	A/μs	V	V	℃	℃/W	Nm	kg
TC112-10	100-1200	3.0	10（85）	0.07	49	1.85/14	1.20	46	50	2.2-25	3.0	100	125	2.50	0.9-1.1	0.006	B-25
TC112-16	100-1200	3.0	16（85）	0.10	100	1.85/22	1.20	29	50	2.2-25	3.0	100	125	1.55	0.9-11	0.006	B-25
TC112-20	100-1200	3.5	20（85）	0.12	144	1.85/28	1.10	27	50	2.5-50	3.5	150	125	1.30	1.5-1.7	0.011	B-25
TC112-25	100-1200	3.5	25（85）	0.20	400	1.80/35	1.10	21	50	2.5-50	3.5	150	125	0.90	1.5-1.7	0.011	B-25
TC122-40	100-1200	5.0	40（85）	0.25	625	1.85/56	1.00	15	63	2.5-50	4.0	200	125	0.65	5.0-6.2	0.023	B-26

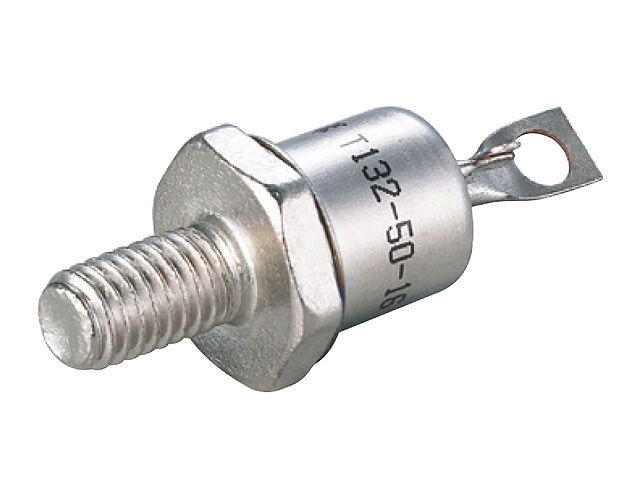

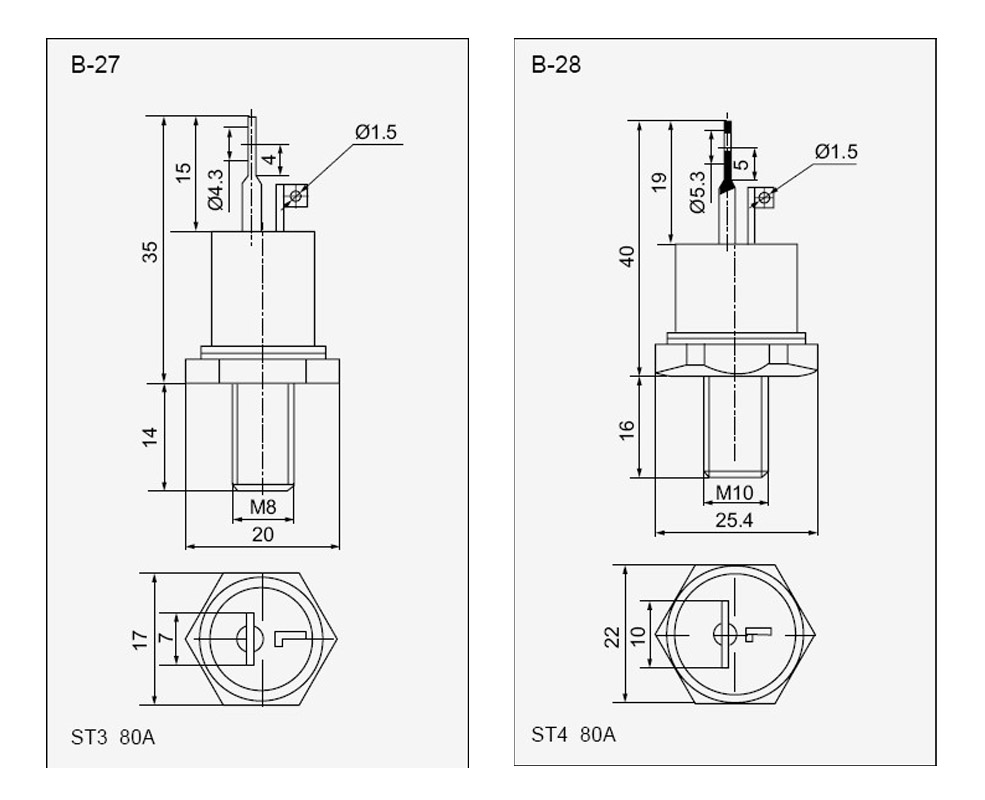

TC132-50	100-1200	5.0	50（85）	0.45	2025	1.80/70	1.00	12	63	2.5-50	4.0	200	125	0.52	5.0-6.2	0.023	B-27
TC132-63	100-1200	7.0	63（85）	0.48	2300	1.80/89	0.90	10	63	2.5-50	5.0	200	125	0.44	9.0-11	0.050	B-27
TC132-80	100-1200	7.0	80（85）	0.58	3360	1.80/113	0.90	8	63	2.5-50	5.0	200	125	0.34	9.0-11	0.050	B-27,28
TC151-100	300-1300	10	100（85）	1.0	10.0	1.85/140	1.50	3.50	6.3	6.3-100	3	300	125	0.22	10-20	0.110	B-29
TC151-125	300-1300	10	125（85）	1.2	14.4	1.74/180	1.15	3.50	6.3	6.3-100	3	300	125	0.22	10-20	0.110	B-29
TC151-160	300-1300	10	160（85）	1.4	19.6	1.55/225	1.10	2.00	6.3	6.3-100	3	300	125	0.19	10-20	0.110	B-29
TC251-100	300-1400	10	160（85）	1.0	10.0	1.85/140	1.50	3.50	25	6.3-100	3	300	125	0.22	10-20	0.110	B-29
TC251-125	300-1400	10	200（85）	1.2	14.4	1.74/180	1.15	3.50	25	6.3-100	3	300	125	0.22	10-20	0.110	B-29
TC251-160	300-1300	10	160（85）	1.4	19.6	1.55/225	1.10	2.00	25	6.3-100	3	300	125	0.19	10-20	0.110	B-29
TC161-160	200-1300	15	160（85）	1.8	32.4	1.75/225	1.20	2.60	6.3	6.3-100	4	300	125	0.14	20-30	0.175	B-30
TC161-200	200-1300	15	200（85）	2.0	40.0	1.60/280	1.00	2.25	6.3	6.3-100	4	300	125	0.14	20-30	0.175	B-30
TC261-160	300-1400	15	160（85）	2.0	32.4	1.70/225	1.15	2.74	25	6.3-100	4	300	125	0.14	20-30	0.175	B-30
TC261-200	300-1400	15	200（85）	2.0	40.0	1.60/280	1.00	2.25	25	6.3-100	4	300	125	0.14	20-30	0.175	B-30
TC171-250	200-1300	25	250（85）	3.0	90.0	1.70/350	1.00	2.00	6.3	6.3-100	4	300	125	0.10	25-35	0.325	B-31
TC171-320	200-1300	25	320（85）	3.3	99.0	1.50/450	0.86	1.50	6.3	6.3-100	4	300	125	0.10	25-35	0.325	B-31
TC271-250	300-1400	25	250（85）	3.0	90.0	1.65/350	1.00	1.98	25	6.3-100	4	300	125	0.10	25-35	0.325	B-31
TC271-320	300-1400	25	320（85）	3.3	99.0	1.50/450	0.86	1.50	25	6.3-100	4	300	125	0.10
