特点
典型应用
型号规格

特点: ? 非绝缘，底板为公共电极
? 国际标准封装、全压接结构，优良的温度特性和功率循环能力
? 最高工作结温达150℃
? 高浪涌电流，低正向压降

典型应用: ? 电焊机电源、各种DC电源
? 变频器

型号规格

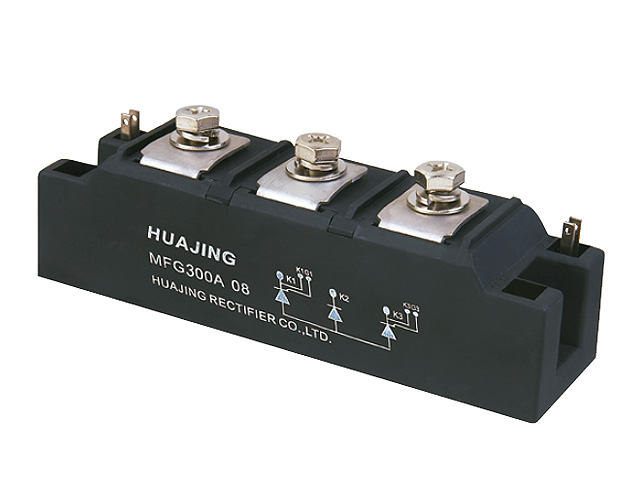

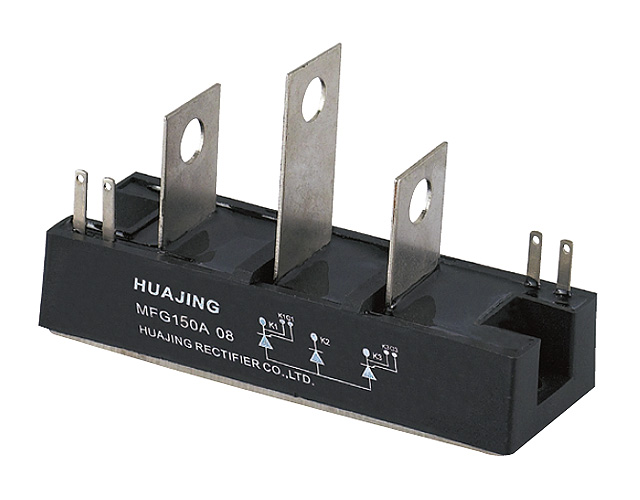

MFG,MFY

Type	IT(AV) IF(AV)	VDRM VRRM	VTM VFM	@ITM @IFM	IDRM IRRM	IGT	VGT	IH	dv/dt	di/dt	ITSM	Rjc	Tjm	Outline
	A	V	V	A	mA	mA	V	mAS	V/μS	A/μS	A×10?	℃/W	℃
MF×100	100	500-2500	1.67	300	12	100	2.5	100	800	100	3.20	0.250	125	C-26,27,28
MF×150	150	500-2500	1.67	450	12	100	2.5	100	800	100	5.10	0.160	125	C-29,30
MF×200	200	500-2500	1.62	600	20	150	2.5	100	800	100	6.50	0.130	125	C-30,31,62
MF×250	250	500-2500	1.65	750	20	150	2.5	100	800	100	8.50	0.100	125	C-30,31,62
MF×300	300	500-2500	1.58	900	25	150	2.5	100	800	100	9.60	0.080	125	C-30,31,62

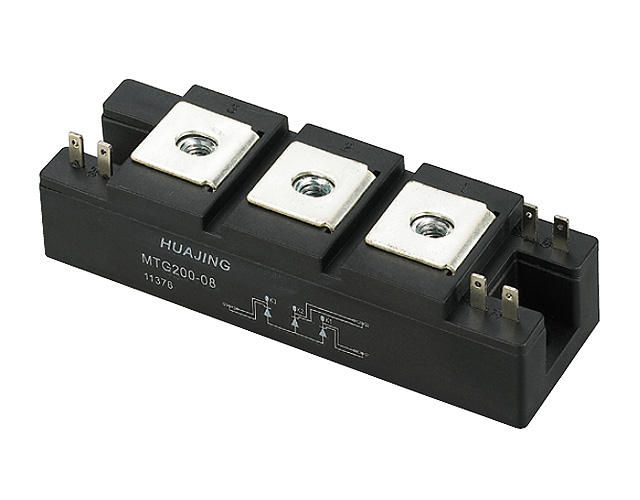

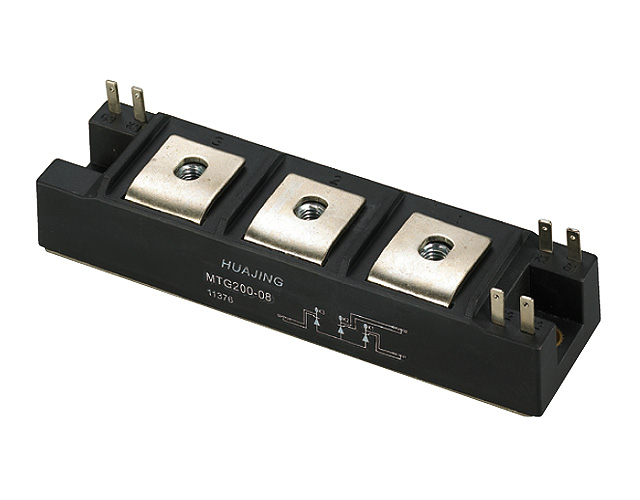

MTG,MTY

Type	IT(AV)	VDRM VRRM	VTM @ITM		IDRM IRRM	IGT	VGT	IH	dv/dt	di/dt	ITSM	Rjc	Tjm	Outline
	A	V	V	A	mA	mA	V	mAS	V/μS	A/μS	A×10?	℃/W	℃
MT×100	100	500-2500	1.67	300	12	100	2.5	≤100	800	100	3.20	0.250	125	C-26,27,28
MT×150	150	500-2500	1.67	450	12	100	2.5	≤200	800	100	5.10	0.160	125	C-29,30
MT×200	200	500-2500	1.62	600	20	150	2.5	≤200	800	100	6.50	0.130	125	C-30,31,62
MT×250	250	500-2500	1.65	750	20	150	2.5	≤200	800	100	8.50	0.100	125	C-30,31,62
MT×300	300	500-2500	1.58	900	25	150	2.5	≤200	800	100	9.60	0.080	125	C-30,31,62

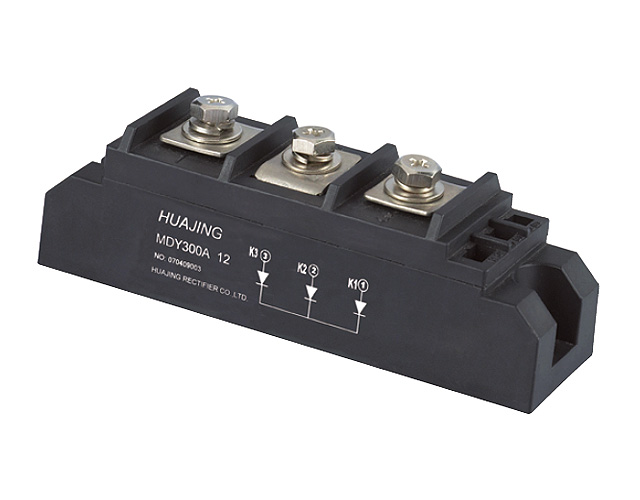

MDG,MDY(non-insulating rectifier module)

Type IF(AV) VRRM VFM @ITM IRRM IF(RMS) IFSM Rjc Tjm Outline

A V V A mA A A×10? ℃/W ℃

MD×100
100 500-2500 1.57 300 12 157 3.90 0.380 150 C-26,27,28

MD×150 150 500-2500 1.57 450 12 236 5.80 0.240 150 C-29,30

MD×200 200 500-2500 1.50 600 20 314 8.00 0.200 150 C-30,31,62

MD×250 250 500-2500 1.53 750 20 393 9.80 0.150 150 C-30,31,62

MD×300 300 500-2500 1.50 900 25 471

Note:

1. MTX in the type column indicates any kind of MTG or MTY.
2. MDX in the type column indicates any kind of MDG or MDY.
